CA-6928 (6912) V1.6 Bluetooth 5.0 Audio Ses Alıcı Modülü Özellikleri

Ürün Hakkında ve Kullanım Amacı
CA-6928 (6912) V1.6, kablolu ses sistemlerini kablosuz hale getirmek, eski amfileri, oto teyplerini veya hoparlörleri Bluetooth özellikli modern cihazlara dönüştürmek için tasarlanmış kompakt ve yüksek performanslı bir Bluetooth ses alıcı modülüdür. Küçük boyutları sayesinde her türlü elektronik projeye ve taşınabilir hoparlör tasarımlarına kolayca entegre edilebilir. Bluetooth 5.0 teknolojisi sayesinde yüksek sadakatli ses iletimi sunarken, düşük güç tüketimi ile pil dostu bir kullanım sağlar.


Öne Çıkan Özellikler
Kablosuz Bağlantı: Bluetooth 5.0 standardı ile kesintisiz, hızlı ve uzun mesafeli ses iletimi sağlar.
Geniş Besleme Aralığı: 3.3V ile 5V DC arasındaki gerilimlerle çalışabilir. Tek hücreli (1S) Li-Po veya 18650 lityum bataryalar ile doğrudan beslenmeye uygundur.
Stereo Çıkış: Sağ (OUTR) ve Sol (OUTL) kanallar üzerinden çift kanallı yüksek kaliteli stereo ses çıkışı verir.
Kompakt Tasarım: Mini boyutları sayesinde montajı ve taşınabilir cihaz içerisine yerleştirilmesi son derece kolaydır.
Dahili Anten: PCB üzerindeki gömülü Bluetooth anteni sayesinde ek bir harici anten ihtiyacı duymadan kararlı sinyal kalitesi sunar.

Teknik Özellikler
Model: CA-6928 / CA-6912 V1.6
Bluetooth Versiyonu: BT 5.0 (Geriye dönük uyumlu)
Çalışma Gerilimi (Voltajı): 3.3V - 5.0V DC (Maksimum 5.5V)
Maksimum Dayanma Gerilimi: 5.5V (Üzerindeki voltajlar entegreye zarar verir)
Akım Tüketimi: Çalışma esnasında yaklaşık 20mA - 30mA
Çıkış Tipi: Stereo Hat Çıkışı (Line Out)
Kanal Sayısı: 2 Kanal (Sağ - Sol Stereo)
Boyutlar: Yaklaşık 23 mm x 15 mm

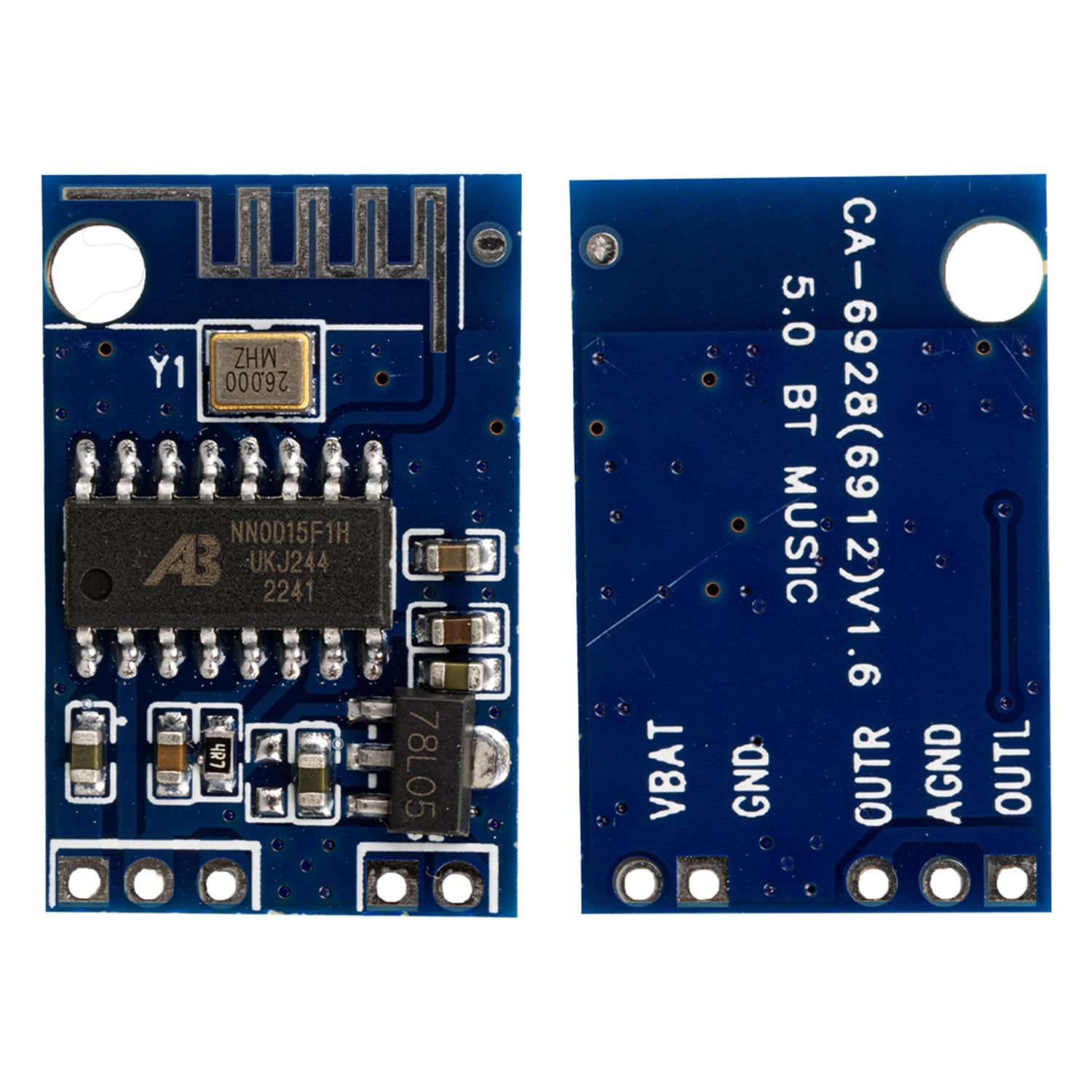

Bağlantı Şeması ve Pin Açıklamaları
Modül üzerinde toplamda 5 adet ana bağlantı pini bulunmaktadır. Bu pinlerin işlevleri ve doğru bağlantı şekilleri aşağıda detaylandırılmıştır:


1. Güç Giriş Pinleri (Sol Bölüm):
VBAT: Pozitif (+) güç giriş pinidir. Buraya lityum bataryanın artı kutbu veya regüle edilmiş 5V DC güç kaynağının artı ucu bağlanır. (Kesinlikle 12V veya 5.5V üzeri voltaj verilmemelidir).
GND: Negatif (-) şase/toprak pinidir. Güç kaynağının eksi ucu buraya bağlanır.

2. Ses Çıkış Pinleri (Sağ Bölüm):
OUTR: Sağ kanal (Right) stereo ses çıkış pinidir. Amfi veya kulaklık girişinin sağ kanalına bağlanır.
AGND: Ses şasesi (Audio Ground) pinidir. Sinyal kalitesinin korunması ve gürültünün önlenmesi için amfi veya ses girişinin toprak/şase hattına bağlanmalıdır.
OUTL: Sol kanal (Left) stereo ses çıkış pinidir. Amfi veya kulaklık girişinin sol kanalına bağlanır.

Uygulama ve Montaj Uyarıları
Modül doğrudan hoparlör süremez. Çıkışından alınan ses sinyali mutlaka bir amfi (Audio Amplifier) kartına veya kulaklık girişine aktarılmalıdır.
Cihazı 12V akü, araç içi elektrik hattı veya 12V adaptör ile çalıştıracaksanız, giriş hattında kesinlikle LM7805 entegresi veya DC-DC Buck Converter (Voltaj düşürücü regülatör) kullanarak gerilimi 5V seviyesine sabitlemeniz gerekmektedir.
Ortak güç kaynağı kullanıldığında (aynı pilden hem amfi hem Bluetooth beslendiğinde) ses hattında oluşabilecek parazit ve cızırtıları engellemek için besleme girişine izoleli bir DC-DC dönüştürücü (örn. B0505S) eklenmesi tavsiye edilir.
