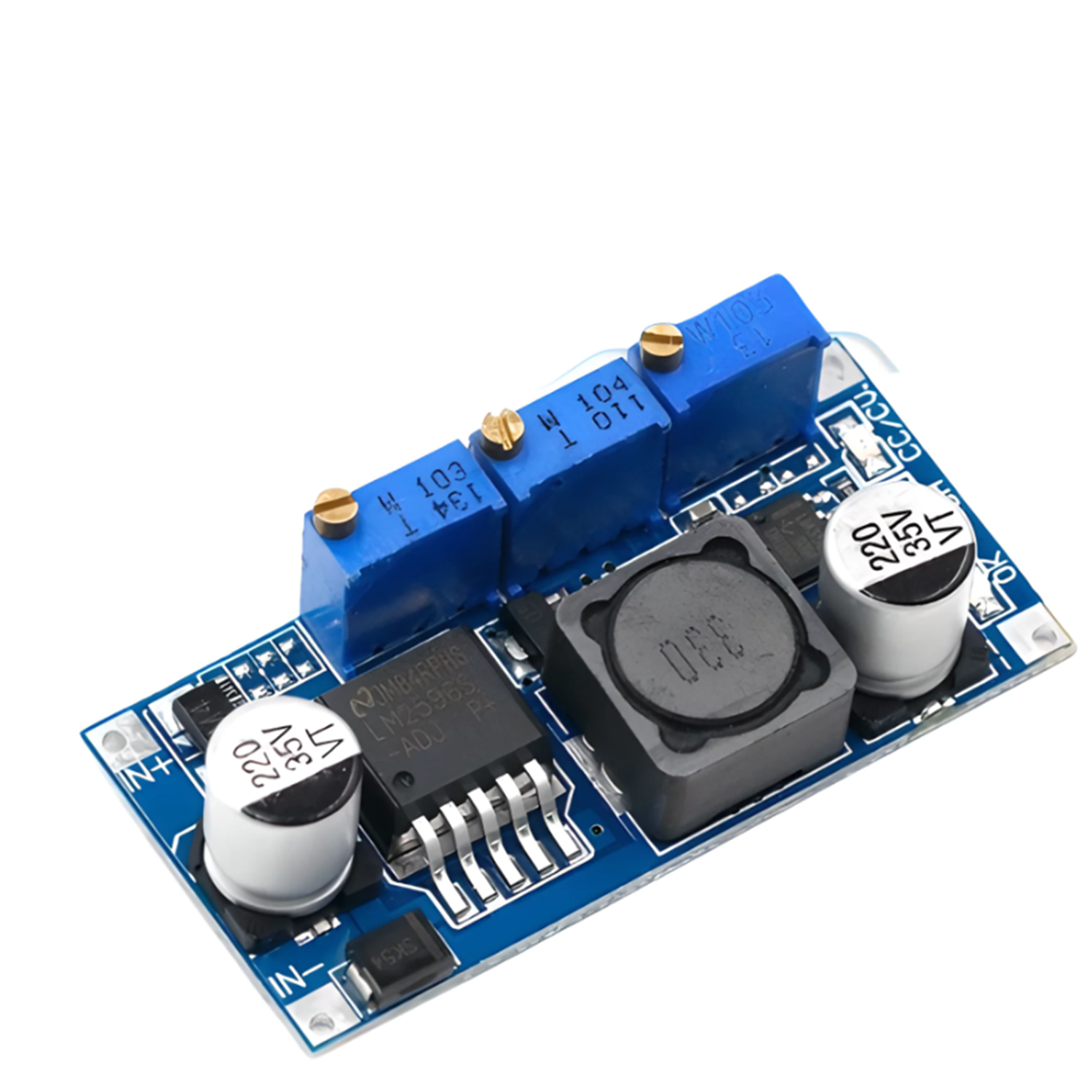

LM2596 Ayarlanabilir Voltaj Düşürücü Güç Modülü ile 7V DC - 35V DC arası giriş gerilimlerini 1.23V DC - 30 VDC aralığında regüle edebilirsiniz. Üzerinde bulunan trimpot aracılığı ile çıkış gerilimini isteğinize göre ayarlayabilirsiniz. Küçük boyutları ile oldukça kullanışlı olan bu modül üzerinde LM2596 regüle entegresi bulundurur. Devre 3A DC' ye kadar olan akımı taşıyabilir. 50 mV'luk ufak bir sapma payı ise diğer DC-DC konvertörlere göre büyük bir avantaj sağlar.

Gösterge ışığı:
Sabit akım cc gösterge ışığı kırmızı,
Şarj gösterge ışığı kırmızı,
Tam şarjlı gösterge açık mavi

TEKNİK ÖZELLİKLER:
Giriş voltajı: 7-35V
Çıkış voltajı: 1.25-30V ayarlanabilir
Çıkış voltajı: giriş voltajı 2V çıkış voltajından daha yüksek olmalıdır
Çıkış akımı: 0-3A, 3A maksimum
Çıkış gücü: 15W (sıcaklık yüksekse, lütfen ısı dağılımını güçlendirin)
Dönüşüm verimliliği: maksimum % 92% (çıkış voltajı ne kadar yüksek olursa, verimlilik o kadar yüksek)
Çıkış dalgalanma: 20M bant genişliği (sadece referans için)
Giriş 12V çıkış 5V 3A 60mV (MAX)
Çalışma sıcaklığı: endüstriyel sınıf (- 40-+ 85 santigrat derece) (sıcaklık 40 dereceden fazla olduğunda, lütfen gücü azaltın veya ısı dağılımını artırın)
Tam yük sıcaklık artışı: 45 santigrat derece
Yüksüz akım: 10mA tipik (12V ila 4.2V)
Yük regülasyonu: ± 1%
Voltaj regülasyonu: ± 0.5%
Dinamik tepki hızı: 5% 200uS
Çıkış kısa devre koruması: evet, sabit akım (akım ayar sabit akım değeri)
Bağlantı modu: PCB üzerinde doğrudan kaynak yol açabilir
Pil Şarj Yöntemleri:
Pil ve modülün giriş voltajını şarj etmeniz gereken şamandıra voltajını ve şarj akımını belirleyin.
Ayarlanabilir sabit voltaj potentiometer metresi, çıkış voltajı yaklaşık 5V olarak düzenlenir.
Multimetre 10A akım bloğu ölçüm çıkış kısa devre akımını kullanın, bu arada çıkış akımının önceden belirlenmiş akım değerine ulaşmasını sağlamak için sabit akım potentiometer metresini ayarlayın.
Şarj dönüş lambası akım varsayılan şarj akımı 0.1 kez (akım değeri). İhtiyacınız varsa, dönüş lambası akım potentiometer metresini ayarlayın lütfen (genellikle ayarlamayın).
Çıkış voltajını yüzer şarj voltajına yapmak için ayarlanabilir sabit voltaj potentiometer metresi.
Pili bağlayın, şarj etmeyi deneyin (1, 2, 3, 4, 5 adım modül giriş gücüdür, çıkış yüksüz aküye bağlı değildir).

LED Sabit Akım Sürüş Kullanım Yöntemleri:
LED çalışma akımı ve maksimum çalışma voltajını sürmeniz gerektiğini belirleyin.
Ayarlanabilir sabit voltaj potentiometer metresi, çıkış voltajı yaklaşık 5V olarak düzenlenir.
Kullanım multimetre 10A akım blok ölçüm çıkış kısa devre akımı, bu arada çıkış akımı LED çalışma akımına ulaşır yapmak için sabit akım potentiometer metresi ayarlama.
Çıkış voltajını LED maksimum çalışma voltajına yapmak için ayarlanabilir sabit voltaj potentiometer metresi.
Led'e bağlı, test makinesini deneyin. (1, 2, 3, 4 adım modül giriş gücü, çıkış no-yük LED lambalara bağlı değil).
