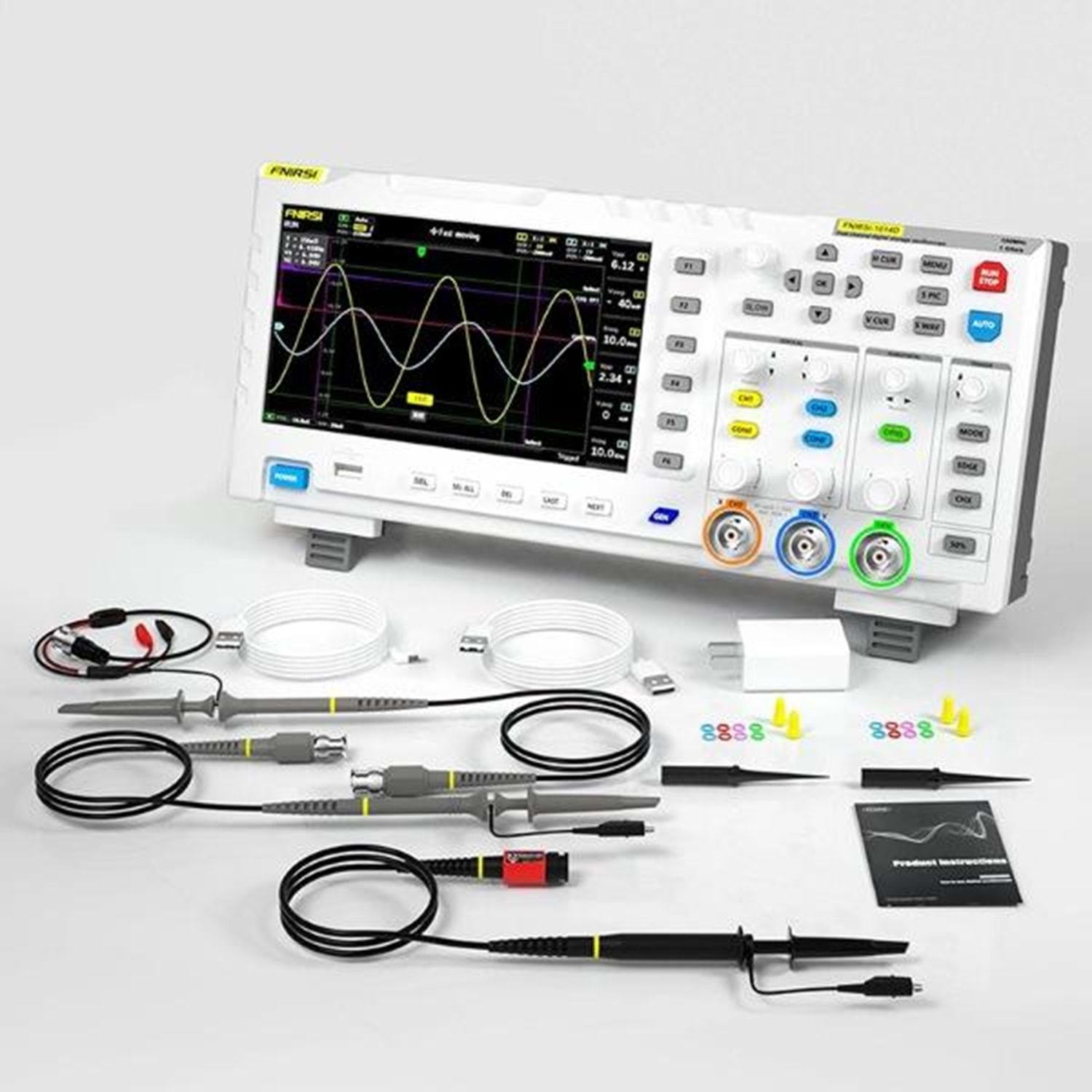

Fnirsi 1014D Masa Üstü 2si 1 Arada Osiloskop

Gelişmiş Sinyal Analizi ve Üretimi

FNIRSI-1014D Dijital Osiloskop, elektrik alanında hem amatörler hem de profesyoneller için tasarlanmış çok yönlü bir araçtır. Çift kanal girişine ve 100MHz * 2 analog bant genişliğine sahip bu osiloskop, sinyalleri hassasiyet ve netlik ile yakalayabilir. 1GSa/s gerçek zamanlı örnekleme hızı, en hızlı sinyallerin bile detay kaybı olmadan yakalanmasını sağlar. Osiloskopun tetikleme modları (tek, normal ve otomatik), esnek tetikleme seçenekleri sunarak, hem periyodik hem de aperiodik sinyaller için uygun hale gelir.

Kapsamlı Sinyal Üretimi ve Depolama
FNIRSI-1014D osiloskobu sadece bir sinyal analizörü değil, aynı zamanda bir sinyal üreticisidir. Dahili DDS fonksiyonu ile 12 standart fonksiyon sinyali ve özelleştirilebilir bir kesme sinyali üretebilir. 2.5vpp genliğe sahip kesme çıkışı, düzensiz şekilli sinyaller üretmek için özellikle faydalıdır. Osiloskopun 240Kbit depolama derinliği ve 1GB depolama alanı, 1000 ekran görüntüsü ve 1000 dalga formu verisinin saklanmasını sağlar, böylece karmaşık sinyalleri yakalamak ve analiz etmek için ideal bir araçtır.

Kullanıcı Dostu Arayüz ve Kolaylık
Osiloskobun kullanıcı dostu arayüzü, kullanıcı deneyimini geliştirmek için tasarlanmıştır. 7 inçlik 800 * 480 çözünürlüklü renkli TFT LCD ekran, parlak ve net görseller sunar. Kursor ölçüm fonksiyonu, genlik ve frekans parametrelerini manuel olarak okumayı kolaylaştırır. Tek tuşla AUTO fonksiyonu, osiloskobu optimal görüntüleme için otomatik olarak ayarlar ve tek tuşla dalga formu saklama ve ekran görüntüsü fonksiyonu, önemli dalga formlarını kolayca yakalamayı ve kaydetmeyi sağlar. Güçlü dalga formu resim yöneticisi, yakalanan sinyalleri verimli bir şekilde taramayı, görüntülemeyi ve analiz etmeyi sağlar, bu da hem amatörler hem de profesyoneller için değerli bir araçtır.

Özellikler

Çift Kanal
2'si 1 Arada: Dijital Osiloskop + DDS Fonksiyonlu Sinyal Üretici
1GSa/s örnekleme hızı, 100MHz * 2 analog bant genişliği
Tam tetikleme fonksiyonu (tek/normal/otomatik)
1000 özelleştirilebilir kesme sinyalini saklama kapasitesi
Yüksek voltaj koruma modülü
Tek tuşla AUTO ve adaptif tetikleme (25%, 50%, 75%)
7 inç 800 * 480 çözünürlükte yüksek çözünürlüklü LCD ekran
Güçlü Dalga Formu Resim Yöneticisi
Tek tuşla Ekran Görüntüsü ve Kaydetme
Kursor ölçüm fonksiyonu
USB Görüntü Dışa Aktarım
Lissajous Grafik Görüntüleme ve FFT Görüntüleme
Hem periyodik analog hem de aperiodik dijital sinyaller için ideal
Dijital Osiloskop Teknik Özellikleri:
Marka: FNIRSI
Model: 1014D
Kanal Sayısı: 2
Malzeme: Yüksek kaliteli ABS
Analog Bant Genişliği: 100MHz * 2
Örnekleme Hızı: 1GSa/s
Dikey Hassasiyet: 50mV/div ~ 500V/div
Yatay Zaman Temeli: 5OS/div ~ 10nS/div
Depolama Derinliği: 240Kbit
Giriş Direnci: 1M?
ADC Hassasiyeti: 8bits
Yükselme Süresi: <3nS
Bağlantı: AC/DC
Tetikleme Modu: Otomatik / Normal / Tek
Tetikleme Kenarı: Yükselen kenar / Düşen kenar
Dış Tetikleme Gerilmesi: 0~40 V
En Yüksek Test Gerilmesi: 40V (lX probu), 400V (10X probu)
Dalga Formu Yöneticisi: Destekler (1000 Resim + 1000 Dalga Formu)
USB Dışa Aktarım: Destekler
Çıktı Yakalama: Destekler
Güç Kaynağı: 5V 2A/3A/4A
Frekans Hassasiyeti: ±0.01%
Roll Modu: Destekler
Tek Tuşla AUTO: Destekler
Ekran: 7 inç 800 * 480 çözünürlükte renkli TFT LCD
Boyutlar: 310mm * 145mm * 70mm
Parametre: Toplamda 12 tür
Üretici: 14 tür
Sinyal Üretici Teknik Özellikleri

Kanal Sayısı: 1
Dalga Formu Türü: 14 standart sinyal (@ 2.5vpp) + 1 özelleştirilebilir sinyal (yalnızca frekans ayarlanabilir)
Çıktı Yakalama: Destekler
Sine Wave Maksimum Frekansı: 10MHz
Diğer Dalga Maksimum Frekansı: 2MHz
Özelleştirilmiş Sinyal Maksimum Frekansı: 1MHz
Frekans Çözünürlüğü: 1Hz
