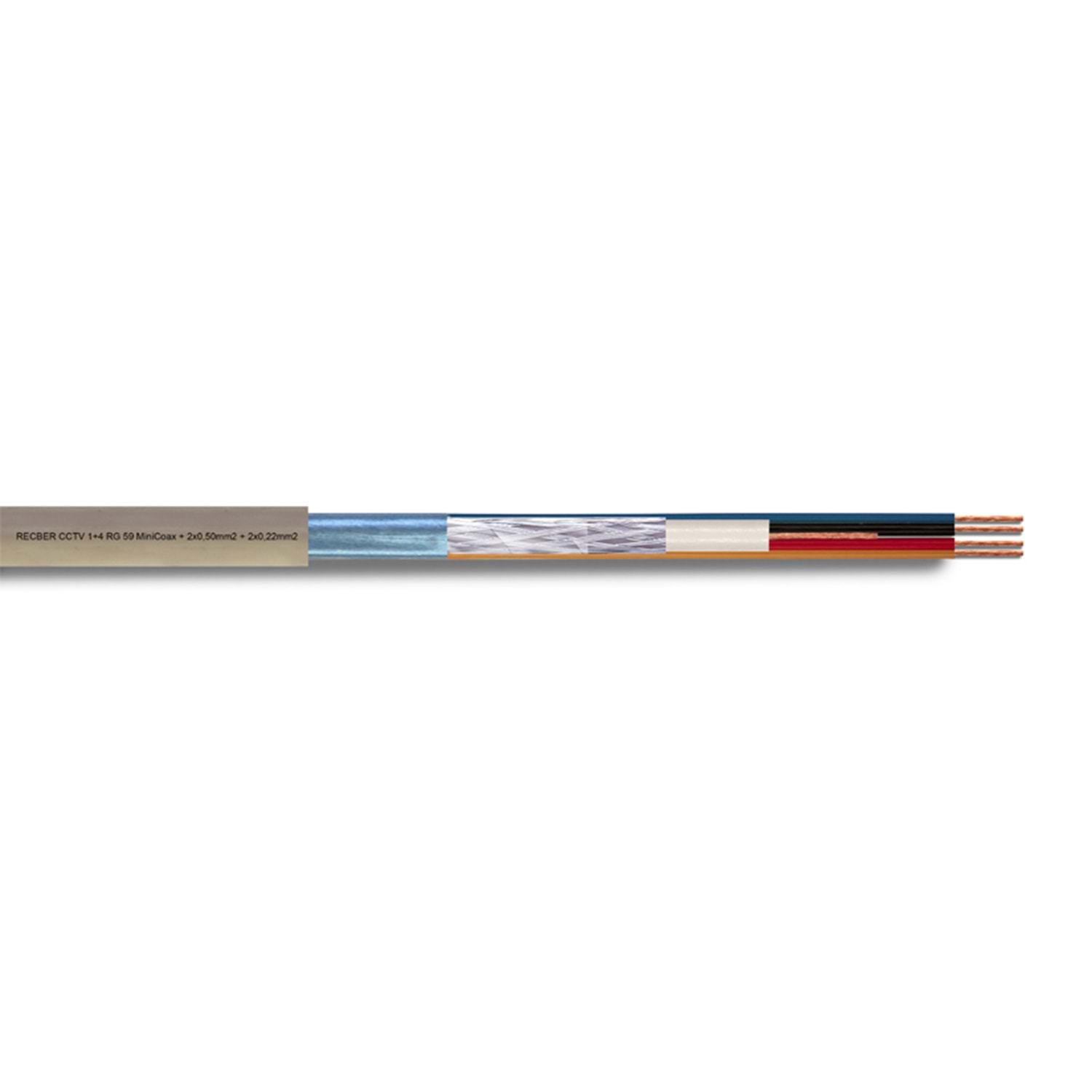

İletken Bükülü bakır tel, 7x0,20mm, Class5, IEC 60228
İzolasyon Fiziksel köpüklü PE, 0 2,50mm, 70°C, EN 50290-2-23
Ekran Al-Pet folyo min.%100 kapama. Alüminyum tel örgü
İletken Bükülü bakır tel, 0,50mm2, Class5, IEC 60228
İzolasyon PVC, Siyah-Kırmızı, TI52 EN 50290-2-21
İletken Bükülü bakır tel, 0,22mm2, Class5, IEC 60228
İzolasyon PVC, Sarı-Mavi, TI52 EN 50290-2-21
Ekran Al-Pet folyo min.%100 kapama
Kılıf PE - RAL 9011 Siyah, 80°C, EN 50290-2-24

Çalışma sıcaklığı

-30 °C... +70 °C

Bükülme yarıçapı min.

15xD

Empedans

75 ±3 ?

Kapasite

54 ± 2 pF/m

Yayılma hızı

%83±2

Yalıtım direnci min.

2 G ? x km

Çalışma gerilimi max.

1000V

Test gerilimi

2500 V

iletken direnci max.

0,22 mm2 96 ?/km
0,50 mm2 39 ?/km

Zayıflama 20 °C

1 MHz 2,2 dB/100m
5 MHz 4,0dB/100m
10 MHz 5,4 dB/100m
20 MHz 7,3 dB/100m
30 MHz 8,8 dB/100m
50 MHz 11,2dB/100m
100 MHz 15,6 dB/100m

Standartlar

TSE K 212

AB uygunluk beyanı

LVD Alçak Gerilim Yönetmeliği 2014/35/AB
RoHS Bazı Tehlikeli Maddelerin
Kullanımının Kısıtlanması 2011/65/AB
