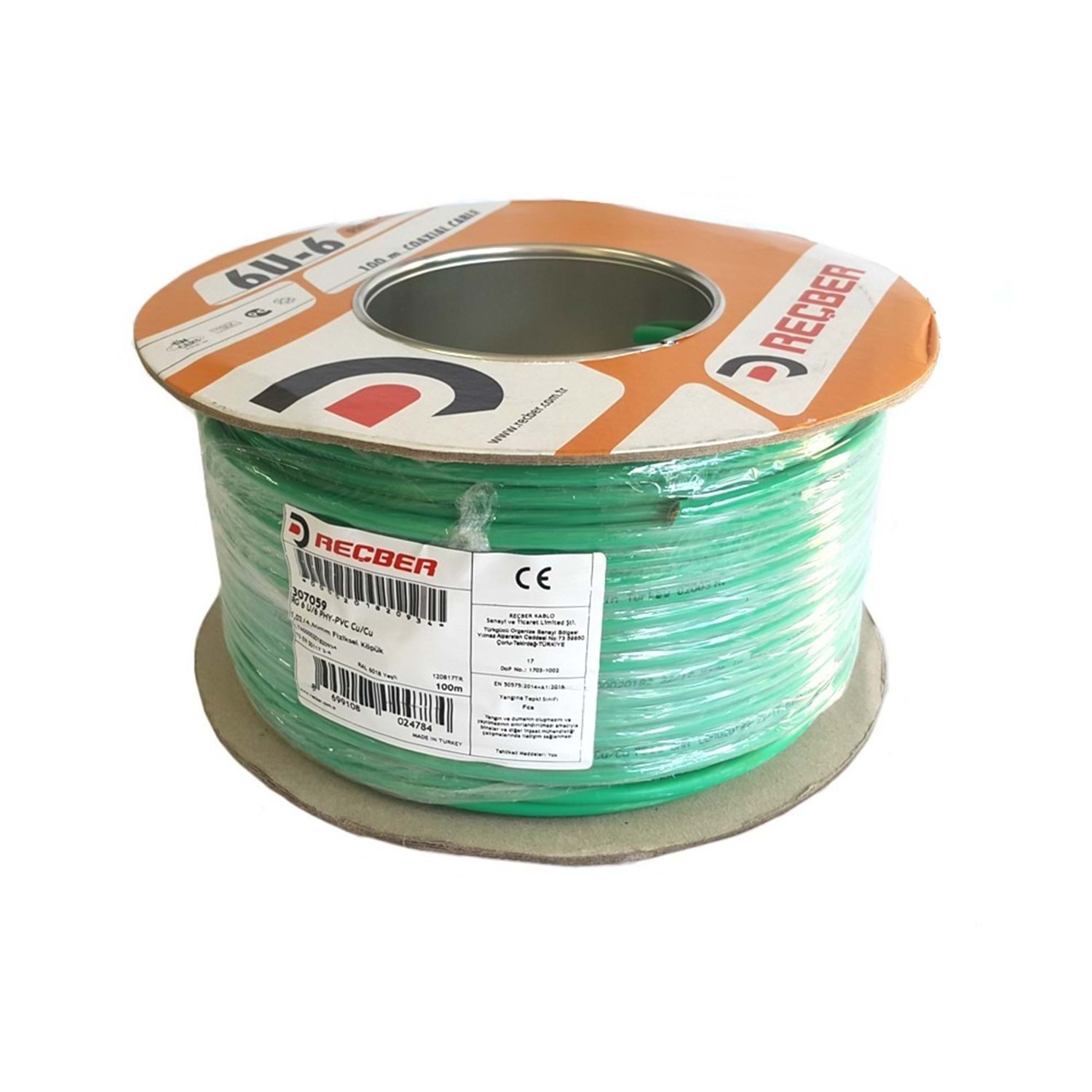

Kablo Yapısı
İletken Elektrolitik bakır tel, Ø 1,02mm (AWG18)
Class 1, IEC 60228
İzolasyon turuncu, Fiziksel köpüklü PE, Ø 4,60mm
70°C, EN 50290-2-23
Ekran Cu-Pet folyo min.%100 kapama elektrolitik bakır tel örgü
Kılıf PVC - RAL 6018 Yeşil, Ø 6,80mm
TM51 70°C, EN 50290-2-22

Teknik Özellikler
Çalışma Sıcaklığı -30 °C ... +70 °C
Bükülme yarıçapı min. 10 x D
Empedans 75 ± 3 ?
Kapasite 52 ± 2 pF/m
Yayılma hızı %84 ± 2
Yalıtım direnci min. 2 G ? x km
Çalışma gerilimi max. 1300 V
Test gerilimi 3000 V
Standartlar EN 50117, IEC 61196
Yangın performansı Düşey alev yayılma EN 60332-1-2
Uydu dağıtım kablo kullanım uzunluğu 2150MHz - 60m
VHF/UHF dağıtım kablo kullanım uzunluğu 860MHz - 150m
S-bandı kablo TV dağıtım kablo kullanım uzunluğu 470MHz - 210m
Zayıflama 20 °C max 50 MHz 4,74 dB/100m
200 MHz 9,29 dB/100m
470 MHz 14,35 dB/100m
860 MHz 19,72 dB/100m
1000 MHz 21,37 dB/100m
2150 MHz 32,52 dB/100m
2400 MHz 34,59 dB/100m
3000 MHz 39,26 dB/100m
Geri dönüş kaybı 5-470 MHz > 20 dB
470-1000MHz > 18 dB
1000-2000 MHz > 16 dB
2000-3000 MHz > 15 dB
Ekran Zayıflaması 30-1000 MHz ? 75 dB
1000-2000MHz 65 dB
2000-3000 MHz 55 dB
Transfer Empedansı 5-30 MHz ? 15 m/m
