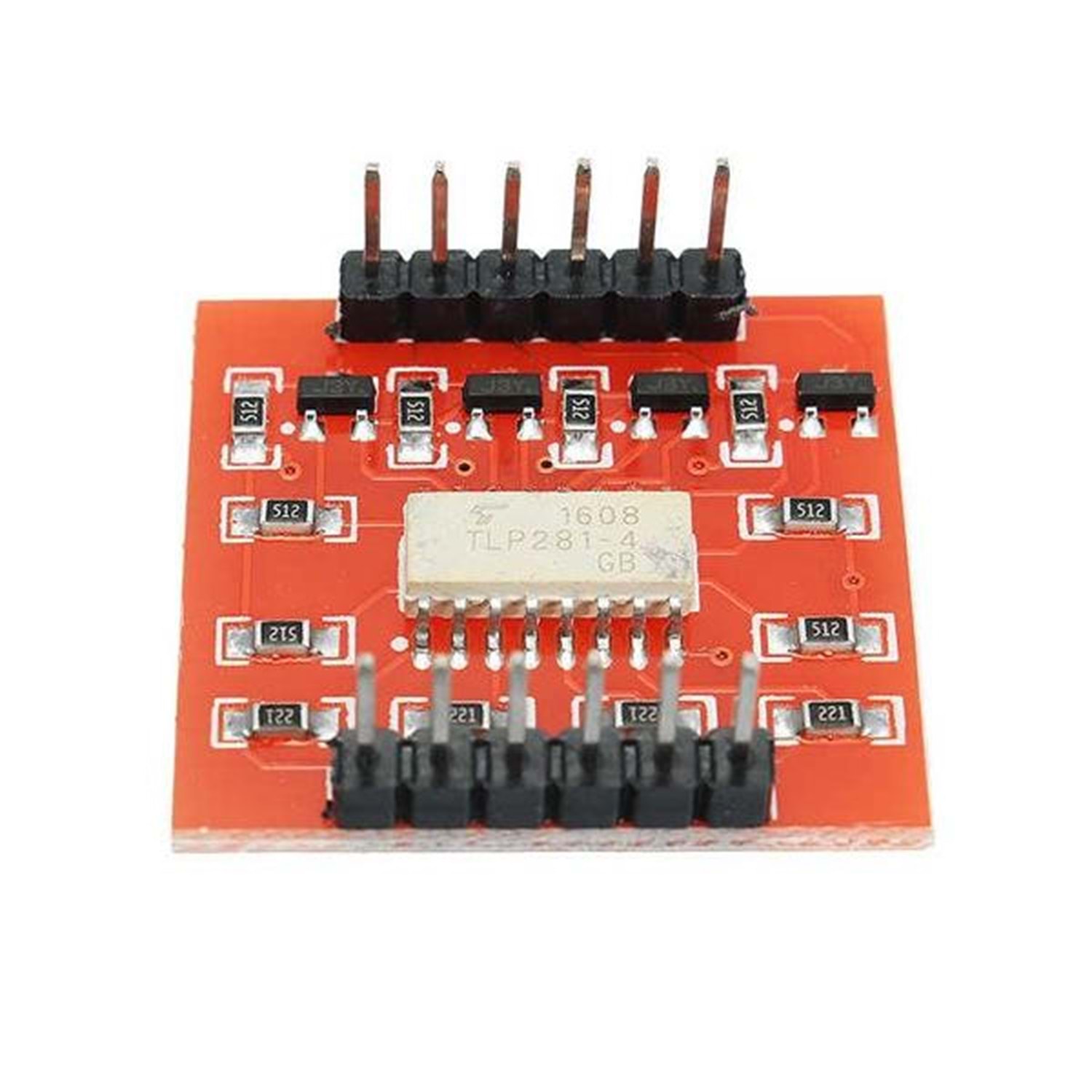

Arduino ARD-MDL 1325 TLP281-4 4 Kanal Opto-İzolatör Ic Modülü

TLP281-4 4-KANAL OPTO-İZOLATÖR IC MODÜLÜ

Bu kart dijital sistemleri (5V mikrodenetleyici gibi) yüksek voltajlı veya gürültülü bir sisteme bağlamak için yararlıdır. Bu kart, opto-izolatör IC kullanılarak bir denetleyiciyi yüksek güç sisteminden elektriksel olarak izole eder.
Bu ic'de dört led ve dört fotodiyot bulunur.
Bu, düşük voltajlı tarafın yüksek voltaj tarafını kontrol etmesini sağlar
Mikrodenetleyici kontrol servolarına izin vermek için genellikle bu kartı kullanırız
Veya (3.3V veya 5V) mikro üzerindeki TTL mantığından daha yüksek bir voltaj kullanan diğer motorlar,
Motorlar açılıp kapandıkça sistemimizle elektromanyetik etkileşime neden olabilir.
Bu kart sistemleri izole edecek ve cihazlar arasında bir tür elektrik gürültü bariyeri oluşturacak
Bu kesme panosu, mantığı düzeltmek için TLP281 optoisolator ve ayrık transistörleri kullanır.
Dört kanal ile birlikte gelir.
Sinyal hatlarının elektrik izolasyonu gerektirdiği gürültülü devrelerde kullanım için harika
Normal bir LED opto-izolatör, bir sinyalin mantığını tersine çevirecektir.
Inversiyonu düzeltmek için bu kompakt panele bazı transistörler fırlattık.
Pimlere koyduğunuz şey, çıkış pimlerinde çoğaltılacak, ancak daha yüksek voltajda (HV)

Özellikler:

Düşük seviye kontrolü yüksek seviye kullanımı.
Tek çipli mikro bilgisayar kullanımı gibi 3V veya 5V voltaj 9V veya 12V voltaj kontrolü
HVCC maksimum en fazla 24V.
Çıkış OUT1 / OUT2 / OUT3 / OUT4 çıkış akımı en büyük HVCC / 5.1K eşittir,
Maksimum akımı 500mA
Giriş: IN1 / IN2 / IN3 / IN4, SCM veya Arduino IO portu için,
Tek çipli mikro bilgisayarlı GND veya Arduino kartı GND bağlantısı için.
IN1 / IN2 / IN3 / IN4 sırasıyla OUT1 / OUT2 / OUT3 / OUT4 kontrol
Çıkış: OUT1 / OUT2 / OUT3 / OUT4

Çıkış: HVCC: bağlantı yüksek gerilim anot kontrolü,
HGND bağlantısı yüksek voltajlı anot kontrolüdür
PCB boyutu: 25*24mm/0.98*0.94
