Arduino ARD-MDL 1262 FX35 35W Batarya Yük Test Aleti Modülü

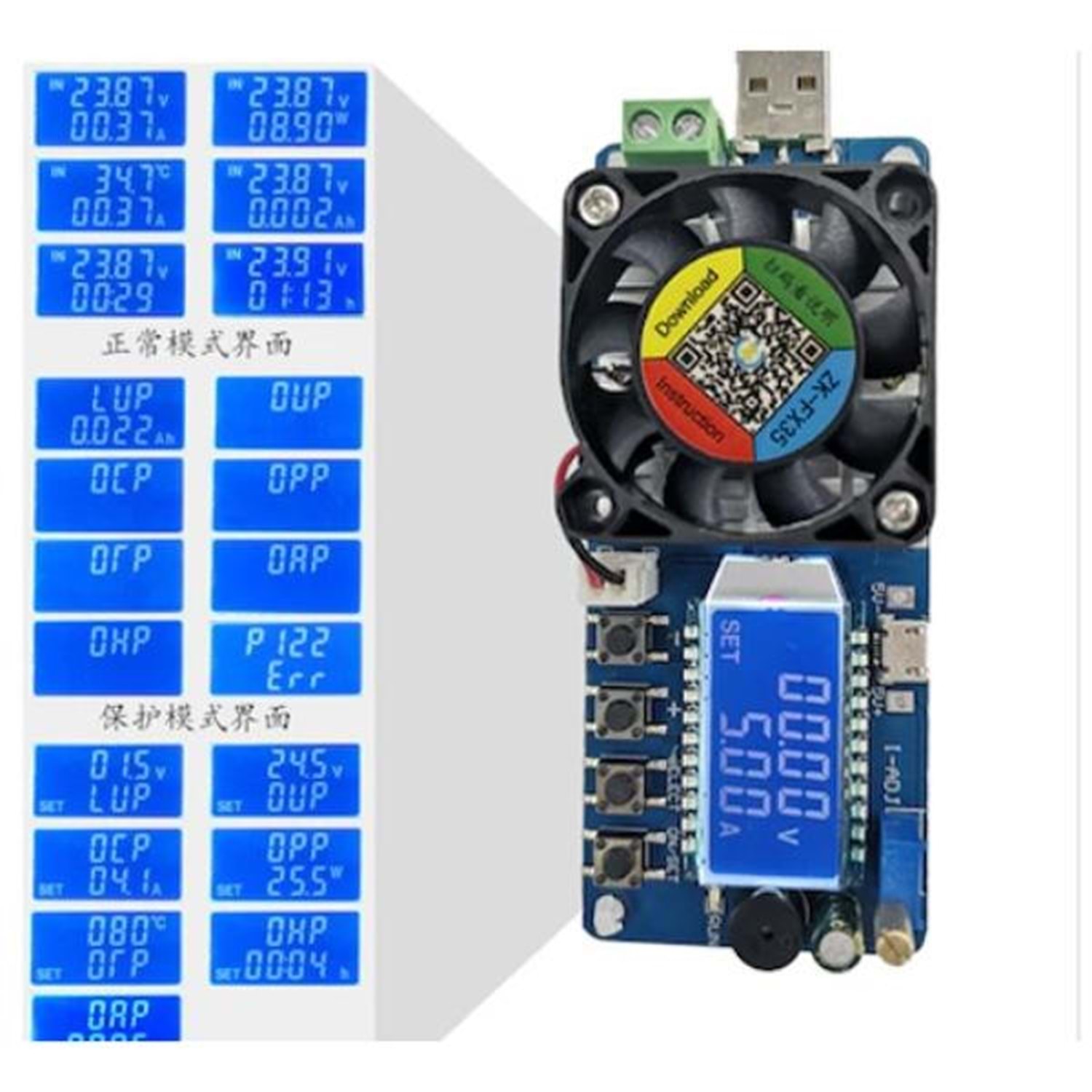

1. LCD ekran normal modu görüntülediğinde, LCD ekran yük giriş voltajını ve yük sıcaklığını gösterir, aşağı bağlantı yük akımını, gücü, kapasiteyi ve boşalma süresini gösterir.

Korumalı modda, LCD koruma kodunu görüntüler.

Ayar modunda, LCD çeşitli ayar parametresi kodlarını ve parametre eşiklerini görüntüler.



2. Yük akımı düzenlemesi

Potansiyometre, boşaltma akımını ayarlamak için kullanılabilir.



3. Ses ve ışık alarm yükü açıldığında, RUN göstergesi her zaman yanar ve sesli uyarı çalmaz , yük kapalıyken, RUN göstergesi söner ve sesli uyarı çalmaz. Koruma moduna girdikten sonra sesli uyarı alarmı kesecek ve RUN göstergesi yanıp sönecektir.



4. Akıllı fan, yük boşaltma gücü 10W'dan yüksek veya yük sıcaklığı 40 ° C'den yüksek olduğunda soğur



5. Boşaltma kapasitesi ve boşaltma süresi otomatik istatistikleri, yükü açık olduğu sürece (RUN göstergesi her zaman açık), istatistikleri başlatmak için, yükü kapatın (RUN göstergesi yanmıyor), istatistikleri durdurun, istatistikler kapanma depolamasını destekler, yalnızca istatistikleri temizleyin Metot, LCD boşalma kapasitesini veya boşalma süresini gösterdiğinde düğmeyi basılı tutmaktır. İstatistiklere başlamadan önce, lütfen önce istatistikleri silin. Ayar modunda maksimum deşarj kapasitesi (OAH) ve maksimum deşarj süresi (OHP) açık veya kapalı olarak ayarlanabilir, sistem açıldığında, eşik değeri ayarlanabilir, eşik aşıldığında, yük otomatik olarak kapanır. Böylece katılımsız boşaltma deneyleri elde edilir.



6. Mükemmel yazılım ve donanım koruma mekanizması ve yazılım koruma eşiği ayarlanabilir. Yazılım korumasından sonra, çıkış kapatılır.



Donanım koruması:

Hem modül güç kaynağı portu hem de yük giriş portu anti-ters korumaya sahiptir.

Yazılım koruması:

OVP aşırı voltaj koruması (varsayılan 25.5V, aşırı voltaj korumasından sonra kendiniz ayarlanabilir, RUN göstergesi yanıp sönüyor, LCD arayüzü OVP'yi gösteriyor);

OCP aşırı akım koruması (varsayılan 4.10A / 5.10A, kendiniz ayarlanabilir



Aşırı akım korumasından sonra, RUN göstergesi yanıp sönüyor, LCD ekranda OCP gösteriyor;



Güç koruma için OPP (varsayılan 25.5W / 35.5W, kendiliğinden ayarlanabilir, aşırı güç korumasından sonra, RUN göstergesi yanıp söner, LCD ekranda OPP yanıp söner);



OTP Aşırı sıcaklık koruması (yük sıcaklığı 80 ° C'nin üzerinde olduğunda aşırı sıcaklık koruması, RUN göstergesi yanıp sönüyor, sıvı kristal ekran OTP);



LVP düşük voltaj koruması (varsayılan 1,5 V, düşük voltaj korumasından sonra kendiliğinden ayarlanabilir, RUN göstergesi yanıp söner, sıvı kristal ekran LVP, akü deşarj testinde ve diğer uygulamalarda, uygun LVP'yi ayarlayın, akünün zarar görmemesi için akünün aşırı boşalmasını etkili bir şekilde önleyebilir



7. Yük varsayılan olarak kapatılır Açıldıktan sonra açmak veya kapatmak için ON / SET düğmesine basın.



8. tüm ayarlanabilir parametreler güç kapalı saklanabilir.





Potansiyometre çalışması

Potansiyometre, yük boşaltma akımını ayarlamak için kullanılır Saat yönünde dönüş, akım değeri artar ve saat yönünün tersine dönüş akımı değeri düşer.
